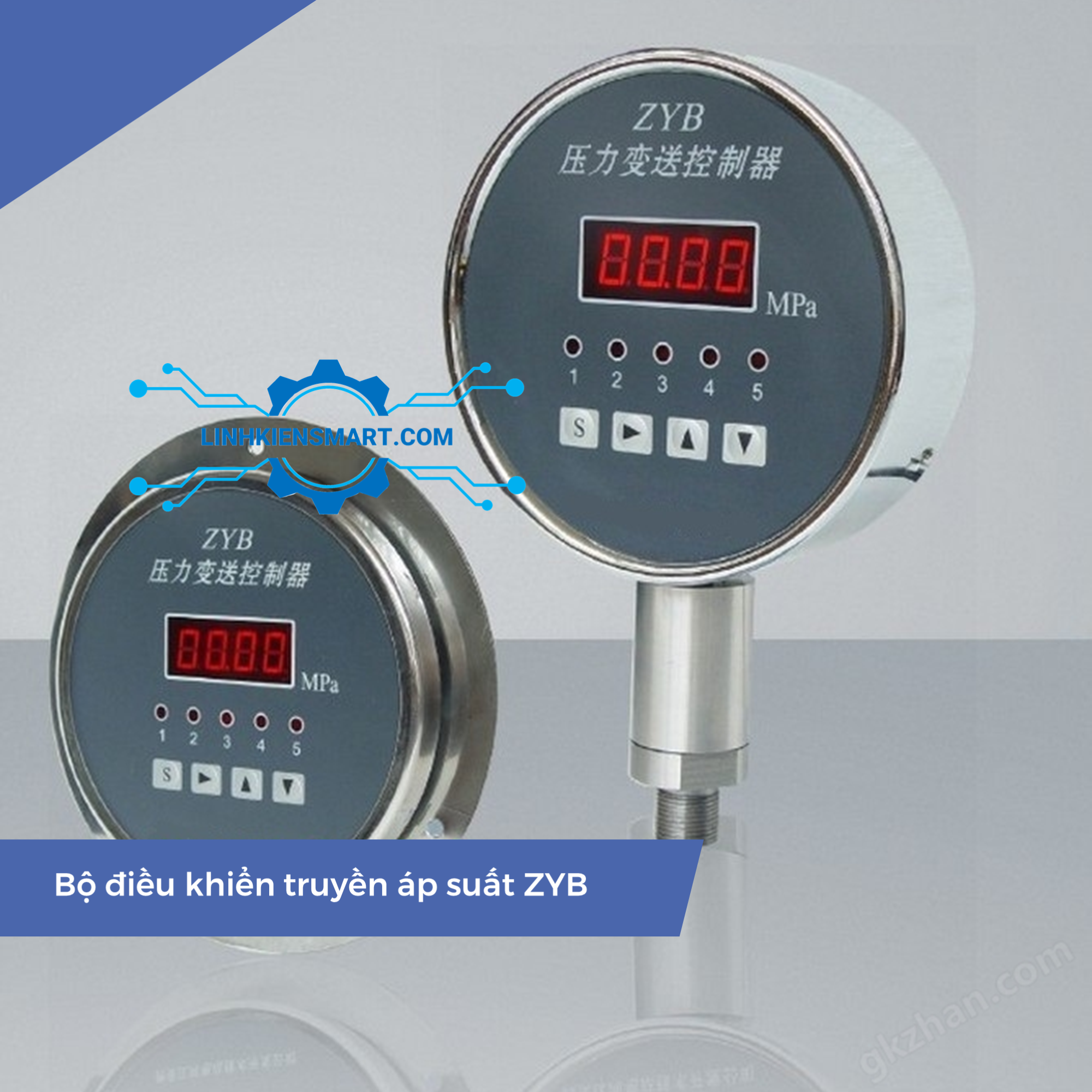

Bộ điều khiển truyền áp suất ZYB

Thiết bị đo lường và điều khiển bán hàng trực tiếp Bộ điều khiển truyền áp suất ZYB sử dụng cảm biến áp suất biến dạng gốm khô, tích hợp ba chức năng hiển thị đo áp suất, truyền áp suất 4 ~ 2mA và điều khiển rơle. Nó có thể được áp dụng ở nhiều nhiệt độ khác nhau <85oC và ăn mòn yếu. đo lường và kiểm soát áp suất khí và chất lỏng.

 Tính năng sản phẩm

■ Sản phẩm này có màn hình LED, đầu ra analog và 6 bộ chức năng đầu ra tiếp điểm rơle. Nó có nhiều ứng dụng và dễ áp ​​dụng.

■ Cảm biến áp suất gốm loại khô có nguồn gốc từ Đức được lựa chọn, có khả năng chịu quá tải cao và khả năng chống nhiễu tuyệt vời, giúp cải thiện đáng kể độ ổn định và độ tin cậy của ứng dụng.

■ Bộ xử lý thông minh sử dụng mạch chuyển đổi tần số/điện áp có độ chính xác cao và bộ vi xử lý nhúng tích hợp cao, có độ chính xác đo cao.

■ Các cài đặt thông số như cảnh báo và hiệu chỉnh được vận hành trực tiếp trên bảng điều khiển của máy biến áp. Các thông số có thể được đặt hoặc sửa đổi trực tuyến. Nó còn có chức năng bảo vệ khi mất điện, giúp sử dụng linh hoạt và thuận tiện hơn.

Sự thay đổi áp suất trong quy trình công nghiệp tác động trực tiếp lên bề mặt trước của màng ngăn gốm. Điện cực màng chuyển đổi sự thay đổi áp suất thành tín hiệu điện áp tỷ lệ đầu ra. Tín hiệu điện áp đi qua mạch xử lý tín hiệu và được gửi đến giao diện đếm của bộ đếm. bộ vi xử lý. Bộ vi xử lý đo chính xác sự thay đổi tần số và chuyển đổi nó thành tín hiệu số tương ứng với áp suất và lưu trữ trong bộ nhớ. Giá trị áp suất kỹ thuật số được hiển thị sau khi chuyển đổi tỷ lệ và được so sánh với giá trị cảnh báo đã đặt để xử lý cảnh báo. Bộ xử lý xuất tín hiệu điện áp D/A tương ứng với áp suất và sau đó xuất ra giá trị dòng điện 4 ~ 20mA thông qua chuyển đổi V/I. Các tham số trong bộ điều khiển có thể được sửa đổi và lưu bằng cách cài đặt đơn vị giao diện thông qua các nút.

Thông số kỹ thuật

■ Phạm vi đo -0,1~25Mpa

■Điện áp nguồn: AC85～265V, DC110～340V hoặc DC24V

■ Môi trường ứng dụng: Nếu nhiệt độ của môi trường chất lỏng và khí ăn mòn là 85oC

Nhiệt độ môi trường xung quanh: 0 ~ 50oC Độ ẩm môi trường xung quanh 90%RH

■ Đầu ra: 1 giá trị tương tự và 5 giá trị chuyển mạch

■ Công suất tiếp điểm rơ-le: 3A/AC250V

■ Độ chính xác: ±0,5% độ lệch hàng năm＜±0,2FS
